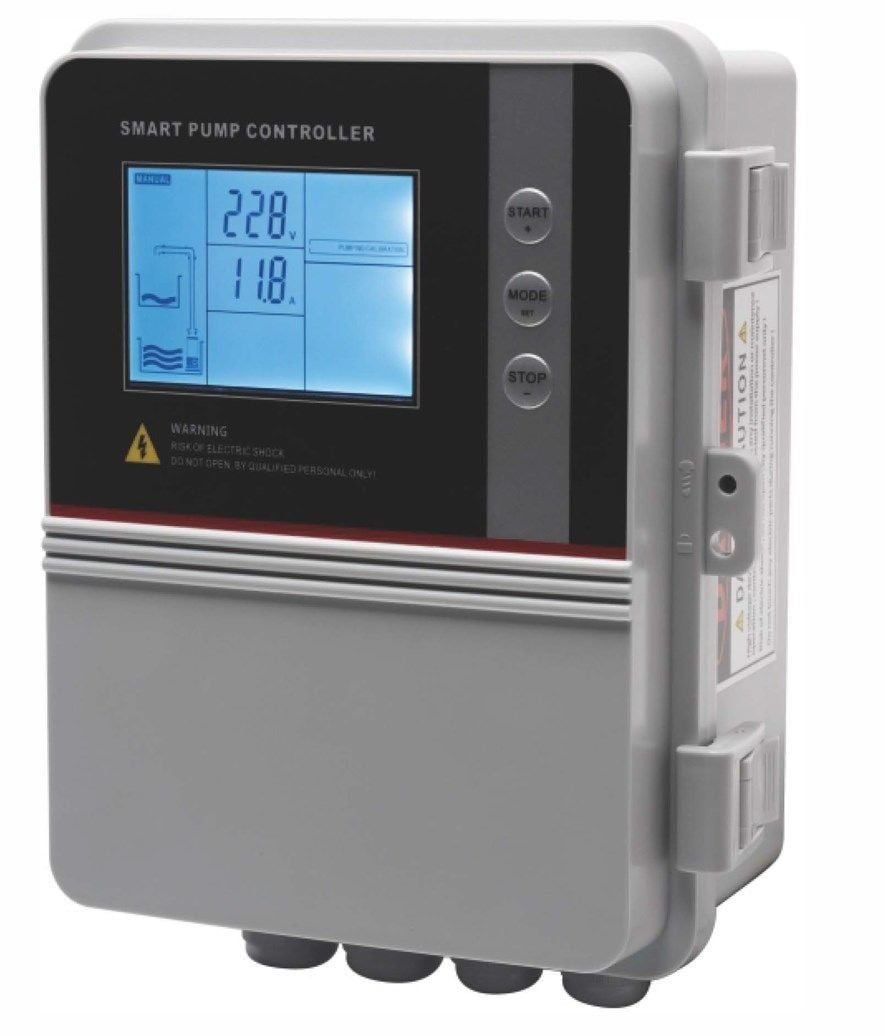

İmpo PCS11 (0,5-3 HP) Dalgıç Panosu - 220V - Monofaze
İMPO 220 V MONOFAZE DALGIÇLAR İÇİN KORUMA PANOLARI - (0,5-3 Hp) - PCS11
Maks. Kapasite : 0,37 kw - 2,2 kw Aralığındaki manofaze tüm güçler için - Direkt kalkış
Model : PCS11 LCD TEK POMPALI PANO - 220 V
Besleme : 220 V
Akım ayar aralığı : 0 - 15 A
Bağıl Nem : % 50 - 40 °C
Boyutlar (mm) : 240*180*115
Ağırlık : 1.3 kg
NOT : Harici kondansatörle çalışan pompalar için panoya uygun kapasitede kondansatör eklenmesi unutulmamalıdır. Pano içinde kondansatör için bir bölüm mevcuttur.
Kullanım ve ayarları
Pano pompaya bağlandıktan sonra ve pompa görev gerçek yerindeyken aynı zamanda yük altındayken öncelikle kalibrasyonu yapılarak panoya tanıtılmalıdır. Bu tanıtılma sırasında pano, pompanın gerçek yük altında kaç amper akım çektiğini hafızasına alır. Bundan sonraki çalışmalarda, pompa bu akım değerinin %35 üstünde bir akım çekerse aşırı akım koruması devreye girer ve pompayı kapatır. Benzer şekilde pompa eğer hafızasındaki akım değerinin %30 altına düşerse pano, suyun bittiğini anlar ve pompayı susuz çalışmaya karşı korumak için korumaya alır yani durdurur.
Kalibrasyon üstte anlatıldığı gibi otomatik olarak pompa çalıştırılarak yapılabildiği gibi manuel olarakta ayarlanabilmektedir. Pompanın çekebileceği akım, motor gücünden yola çıkılarak hesaplanıp elle hafızaya yüklenebilir. Pompanın aşırı akım ve susuz çalışma limitleri gene elle değiştirilebilir.
EKRANLI DİJİTAL PANOLARIN KLASİK PANOLARDAN TEMEL FARKLARI :
MONOFAZE LCD EKRANLI PANO ÖZELLİKLERİ
