Maks. Kapasite : 9 kw - 11 kw Aralığında ki tüm güçler için - Direkt kalkış

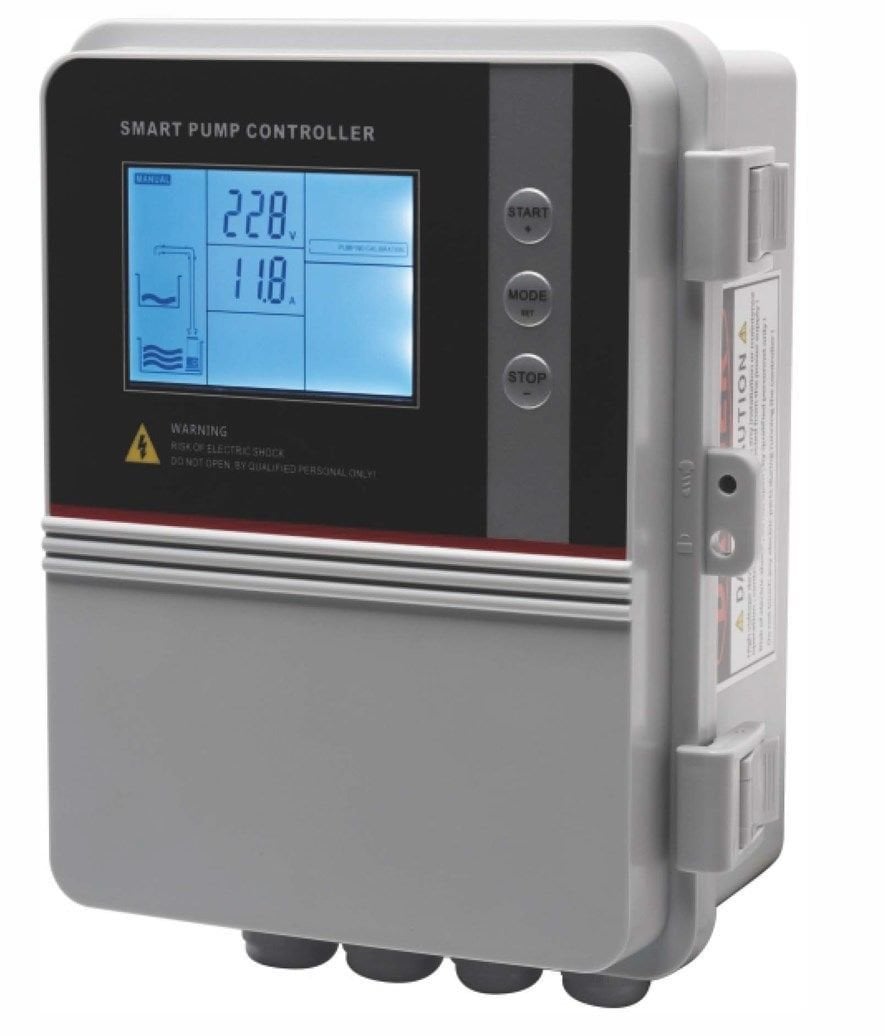

Model : PCS31 LCD TEK POMPALI PANO - 380 V
Besleme : 380 V
Akım ayar aralığı : 0 - 25 A
Bağıl Nem : % 50 - 40 C
Boyutlar (mm) : 240*180*115
Ağırlık : 1.3 kg
Kutu İçeriği : Koruma panosu, 3 adet kuyu elektrotu (50 cm kablolu), panoyu asmak için 2 adet beton çivisi, 20 cm eriyen bant, türkçe kullanma kılavuzu
Kullanım ve ayarları
Pano pompaya bağlandıktan sonra ve pompa görev gerçek yerindeyken aynı zamanda yük altındayken öncelikle kalibrasyonu yapılarak panoya tanıtılmalıdır. Bu tanıtılma sırasında pano, pompanın gerçek yük altında kaç amper akım çektiğini hafızasına alır. Bundan sonraki çalışmalarda, pompa bu akım değerinin %35 üstünde bir akım çekerse aşırı akım koruması devreye girer ve pompayı kapatır. Benzer şekilde pompa eğer hafızasındaki akım değerinin %30 altına düşerse, pano, suyun bittiğini anlar ve pompayı susuz çalışmaya karşı korumak için korumaya alır yani durdurur.
Kalibrasyon üstte anlatıldığı gibi otomatik olarak pompa çalıştırılarak yapılabildiği gibi manuel olarakta ayarlanabilmektedir. Pompanın çekebileceği akım, motor gücünden yola çıkılarak hesaplanıp elle hafızaya yüklenebilir. Pompanın aşırı akım ve susuz çalışma limitleri gene elle değiştirilebilir.
EKRANLI DİJİTAL PANOLARIN KLASİK PANOLARDAN TEMEL FARKLARI :
1) Pano içi elektrik 12 V olduğundan çarpılma riski azdır.
2) Sıvı seviye elektrodu yada flatör kullanmadan işletim yapılabilir. Susuz çalışma durumunu elektrotlardan alınan bilgi almak yerine motorun çektiği akım üzerinden algılayan yeni sisteme sahiptir.
Böylece elektrot masrafı, kablo masrafı olmadan maliyetinizi düşürebilirsiniz. İstendiğinde elektrot yada flatörlü işletim de yapmak mümkündür.
3) Otomatik tanımlama ile hiç bir özel giriş yapılmadan pompa motorları panoya tanıtılabilir.
4) Aşırı akım hassasiyeti son derece hassas olduğundan tam koruma sağlar. LCD ışıklı ekranıyla tüm tüm arıza ve işletme bilgileri ekrandan izlenebilir.
5) Aynı tek pompalı atık su sisteminde yada tek pompalı hidrofor sisteminde kullanılabilir.
TRİFAZE LCD EKRANLI PANO ÖZELLİKLERİ
* 9 - 11 Kw arası motor gücüne sahip trifaze tüm marka ve model pompalar da kullanılabilir.
* Temelde derin kuyu temiz su dalgıçları, atık su dalgıçları ve hidrofor sistemlerinde ki pompaların koruma ve kontrolünü sağlar.
* Az yer kaplar, hesaplıdır ve hassas işletim sağlar. Geleneksel panolara göre çok daha güvenlidir.
* Pompa susuz kaldığında elektriği 6 saniyede kesen hızlı koruma sistemine sahiptir. Faz kaybında ise 2 saniye içinde pompayı kapatır.
* Son yapılan beş arızayı ekranda görebilirsiniz.
* Pompanın ortalama çalışma süresini ekrandan görebilirsiniz.
* 3 adet Kuyu elektrotu girişi, seviye flatörü girişi ve basınç şalteri girişleri mevcuttur.
* Koruma özellikleri : kısa devre koruması, aşırı akım koruması, faz kesilmesi, ters faz koruması, pompanın bloke olması, susuz çalışma koruması, düşük ve yüksek voltaj koruması bulunmaktadır.
