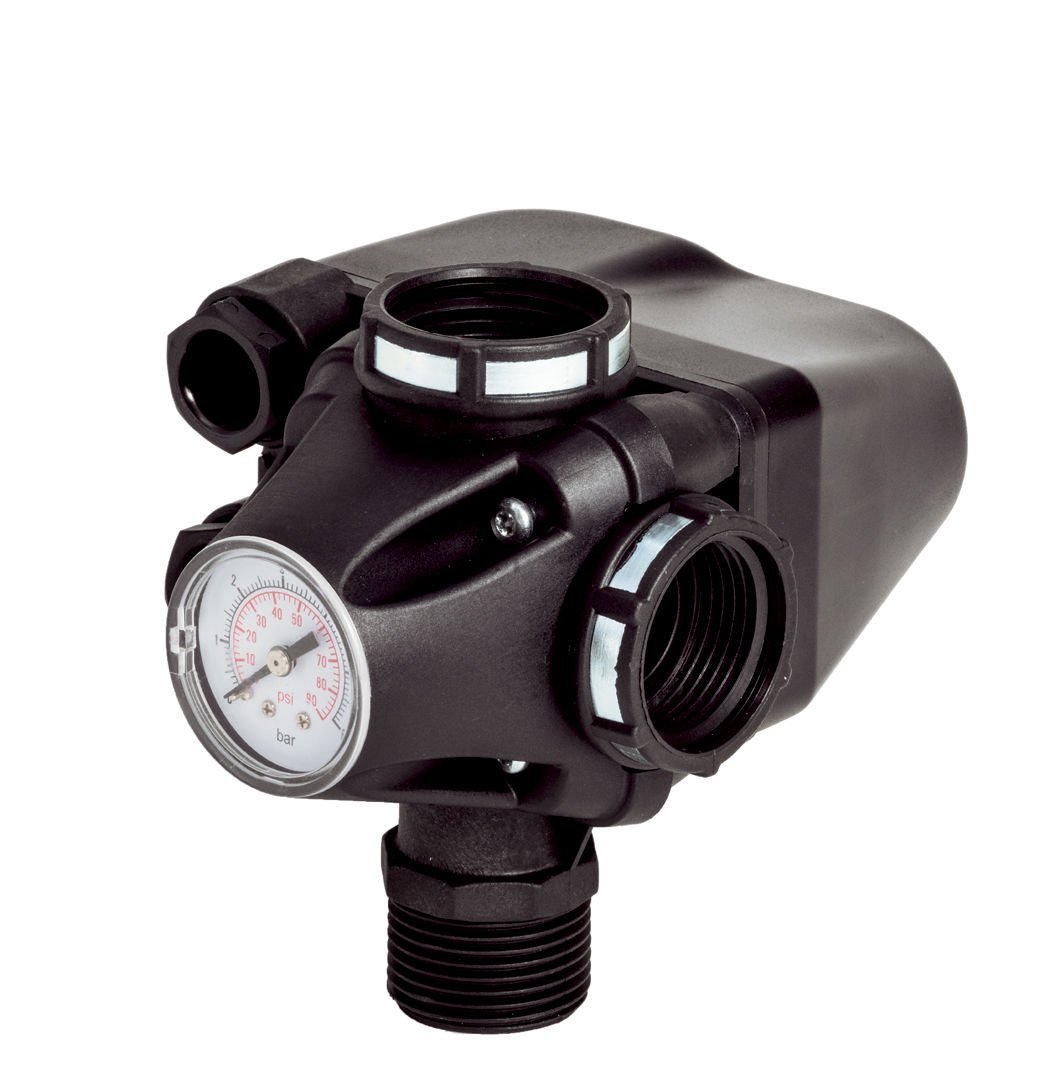

Italtecnica PM 5-3W (Basınç Şalteri + Manometre + 5 Yollu)
%40
indirim
642,10 TL
1.070,16 TL
0 yorum | Yorum Yap
Kategori
Stok Kodu
PM5_3W
Garanti Süresi
24 Ay
İnternete Özel
629,25 TL
( %2,00 Nakit Havale)
Italtecnica PM 5-3W (Basınç Şalteri + Manometre + 5 Yollu) - İtalyan Malı - ÜÇÜ BİR ARADA
Ürün Kodu PSW.PM5.3WG.44.00.100.98 - Ürün resimlerde görüldüğü gibi kablosuzdur.
Bu ürün Pompaları hidrofor haline getirmek için kullanılan basınç şalteri, manometre, pirinç 5 yollu bağlantı elemanlarının hepsinin bir araya gelmiş entegre halidir.
Son derece pratiktir. Montajın kısa sürede bitmesini sağlar. Zamandan, emekten ve paradan kazandırır.
3 Yollunun 1'' iç diş bağlantılarında çatlamayı önlemek için çelik halkalarla güçlendirme yapılmıştır.
Teknik Özellikler :

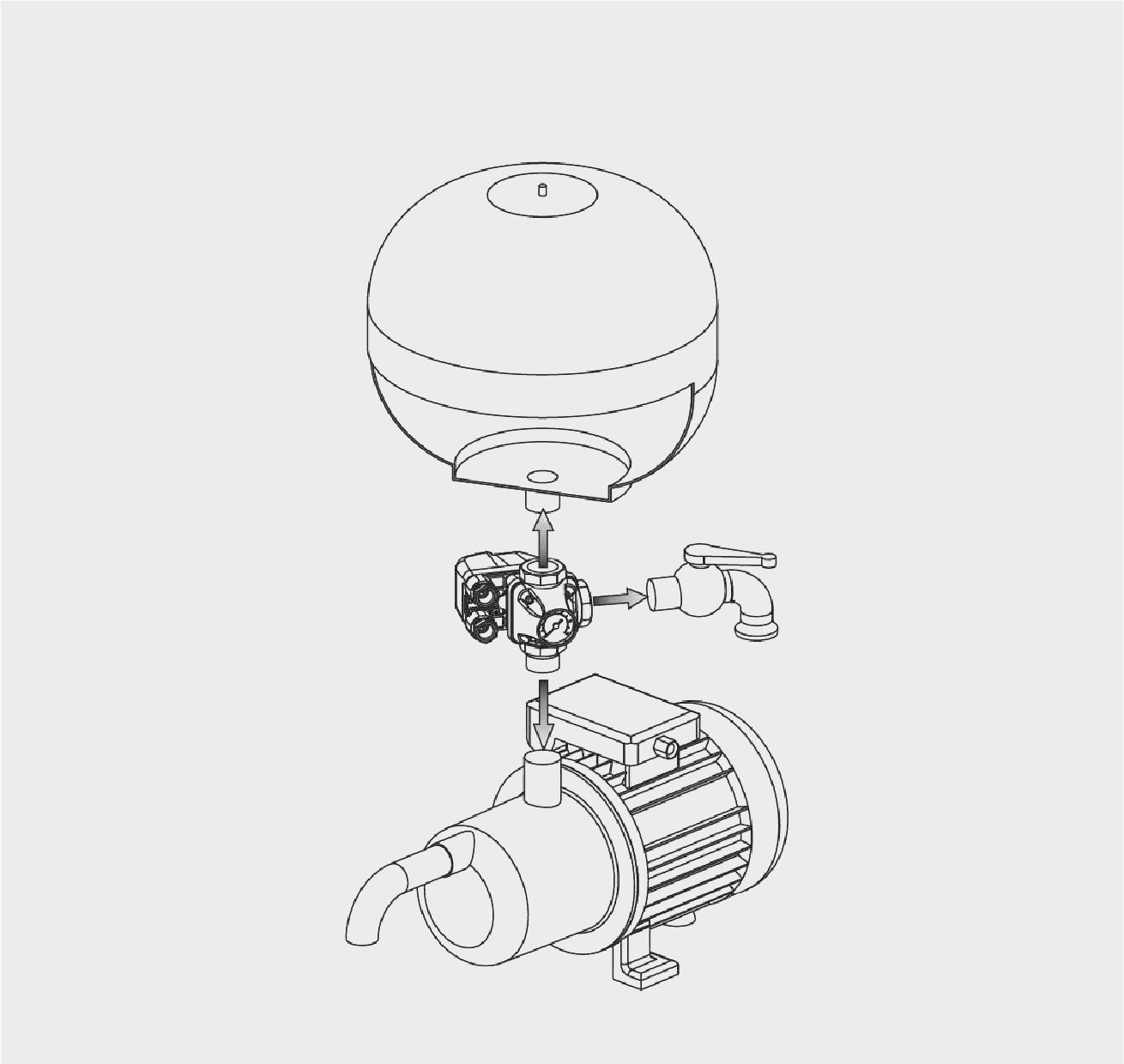

3 Yollu Plastik Gövdenin Ölçüleri
Alt Bağlantı : 1'' Dış diş - Pompa çıkışı için
Tepe Bağlantı : 1'' İç diş - Tesisata yada denge tankına bağlanan ağız
Yan Bağlantı : 1'' İç diş - Denge tankına yada fleks hortuma bağlanan ağız
Basınç Şalteri Kısmının Teknik Özellikleri
3 Yollunun 1'' iç diş bağlantılarında çatlamayı önlemek için çelik halkalarla güçlendirme yapılmıştır.
Teknik Özellikler :
3 Yollu Plastik Gövdenin Ölçüleri
Alt Bağlantı : 1'' Dış diş - Pompa çıkışı için
Tepe Bağlantı : 1'' İç diş - Tesisata yada denge tankına bağlanan ağız
Yan Bağlantı : 1'' İç diş - Denge tankına yada fleks hortuma bağlanan ağız
Basınç Şalteri Kısmının Teknik Özellikleri
Teknik Özellikler :
Minimum Diferansiyel : 0,8 Bar
Maksimum Diferansiyel : 2,2 Bar
Ayarlanabilir Basınç Aralığı : 1,5-5 Bar
Fabrika Basınç Ayarı : 1,5-2,8 Bar
Maksimum Ortam Sıcaklığı : 55 C
Koruma Sınıfı : IP 44
Maksimum Voltaj : 250 Volt
Maksimum Akım : 16 (10) Amper
Basınç Şalteri Ayarı Nasıl Yapılır ?
1) Ayarlamaya geçmeden önce (ΔP) yazılı olan fark basıncı ayarlayan küçük yay somunun tamamıyla gevşetin. Dikkat! Somunu vidasından sökmeyin, sadece yay tamamen serbest kalana kadar gevşetin.
2) Örnek olarak hidroforumuzu 3-5 bar arası ayarlacağımızı düşünelim. Öncelikle alt basıncı ayarlamak gerekir. Şimdi büyük yaya bağlı somunu sıkıştırarak alt basıncı istediğimiz noktaya gelene kadar sağa doğru döndürelim. (örneğimizde 3 bar) Motorun devreye girdiği anda manometreden gördüğümüz basınç alt basınç limiti olmaktadır.
3) Küçük yayın üstündeki gevşetilmiş somunu sıkarak üst basıncı ayarlayınız. Hidrofor motorunun devreden çıktığı andaki basınç üst basınçtır. Hidrofor 5 barda durana kadar küçük yay somunu sıkınız. Üst basınçla alt basınç arasında 1,5 yada 2 bar fark olmalıdır.
Basınç Şalteri Ayarı Nasıl Yapılır ?
1) Ayarlamaya geçmeden önce (ΔP) yazılı olan fark basıncı ayarlayan küçük yay somunun tamamıyla gevşetin. Dikkat! Somunu vidasından sökmeyin, sadece yay tamamen serbest kalana kadar gevşetin.
2) Örnek olarak hidroforumuzu 3-5 bar arası ayarlacağımızı düşünelim. Öncelikle alt basıncı ayarlamak gerekir. Şimdi büyük yaya bağlı somunu sıkıştırarak alt basıncı istediğimiz noktaya gelene kadar sağa doğru döndürelim. (örneğimizde 3 bar) Motorun devreye girdiği anda manometreden gördüğümüz basınç alt basınç limiti olmaktadır.
3) Küçük yayın üstündeki gevşetilmiş somunu sıkarak üst basıncı ayarlayınız. Hidrofor motorunun devreden çıktığı andaki basınç üst basınçtır. Hidrofor 5 barda durana kadar küçük yay somunu sıkınız. Üst basınçla alt basınç arasında 1,5 yada 2 bar fark olmalıdır.
