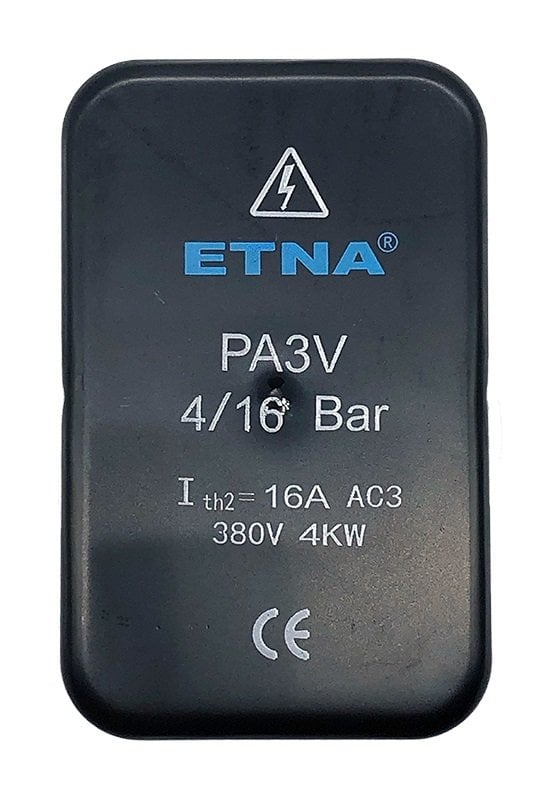

Etna 4-16 Bar Trifaze Basınç Şalteri - Tahliye Valfli
%30
indirim
323,61 TL
462,30 TL
0 yorum | Yorum Yap
Kategori
Stok Kodu
0001120008
Garanti Süresi
24 Ay
İnternete Özel
321,02 TL
( %0,80 Nakit Havale)
GENEL BİLGİLER - Etna 4- 16 Bar - Trifaze Basınç Şalteri
Etna şalterler hem hidrofor hem kompresör sistemlerinde kullanılabilmektedir. Tahliye parçası ürünle birlikte gelmekte olup, istenirse şalter gövdesine takılarak kompresörlerde kullanılabilmektedir. Etna şalterler TSE ve CE belgelidir.
Garanti :
ETNA basınç şalterleri satış tarihinden itibaren iki sene garantilidir. Ancak montaj ve
kullanma hataları sonucu ortaya çıkan hasarlar garanti dışındadır.
Teknik Özellikleri :
• PA tipi ETNA basınç şalterleri hidrofor ve su pompalarının otomatik olarak çalışılıp
durmalarını sağlamak üzere tasarlanmıştır.
• PA-V tipi ETNA tahliyeli basınç şalterleri ise, hava kompresörlerinin basınç altında ilk
harekete kalkışını kolaylaştırmak için, kompresör durduğunda basınç borusu içindeki
havanın tahliyesini temin edecek şekilde imal edilmektedir.
• Hava kompresörlerinde tahliyeli basınç şalterleri, hidroforlarda tahliyesiz basınç şalterleri
kullanılır.
• Üç yollu emniyet adaptörü, manometre ve emniyet ventilini başka bir ekipmana gerek
kalmadan şalter üzerine direkt monte edilmesine olanak sağlar.
• PA-1 tipi basınç şalterlerinin durdurma basıncı 2,5 Atü ila 5 Atü arasında, çalıştırma basıncı
ise durdurma basıncına bağlı olarak 0,5 ila 3,9 Atü arasında ayarlanabilir.
• PA-2 tipi basınç şalterlerinin durdurma basıncı 7 Atü ila 11 Atü arasında, çalıştırma basıncı
ise durdurma basıncına bağlı olarak 3 ila 9 Atü arasında ayarlanabilir.
• PA-3 tipi basınç şalterlerinin durdurma basıncı 11 Atü ila 16 Atü arasında, çalıştırma basıncı
ise durdurma basıncına bağı olarak 4 ila 13 Atü arasında ayarlanabilir.
• PA-4 tipi basınç şalterlerinin durdurma basıncı 4 Atü ila 8 Atü arasında, çalıştırma basıncı
ise durdurma basıncına bağı olarak 1 ila 7 Atü arasında ayarlanabilir.
Etna Basınç Şalteri Nasıl Ayarlanır ?
1) Montajı tamamlandıktan sonra, tesisi çalıştırın ve çalışır vaziyette bırakın, tesis durdurma
basıncına ulaşınca, tepede bulunan ayar vidasını saat ibresinin aksi yönüne döndürün
(yayın basıncını azaltın.)
2) Saat ibresinin dönüş yönünde vidayı döndürmeler daha yüksek
basınçta durdurmayı, saat ibresine ters dönüşler daha alçak basınçta durdurmayı sağlar.
(Şekil 1)
3) Eğer tesis istenen basınca düşmeden devreye giriyor ise durdurma çalıştırma diferansı
az demektir. Çalıştırma ayar vidasını saat ibresi yönünde döndürdüğünüzde (+ yönünde)
geniş basınç farkı elde edilir. Çalıştırma vidası ayarı yalnız çalıştırma basıncını değiştirir.
4) Çalıştırma basıncı ayarı, şalter basınç altındayken yapılır. Bu ayar yapılırken durdurma
basıncı değişmemiş olarak kalır. Bu santrifüj pompalarda çok mühimdir çünkü durdurma
basınç ayarı bozulmadan diferansiyel basıncının değiştirilmesi mümkündür. Manometreli
şalterlerde bu ayar manometreden basınç takip edilerek kolayca yapılır.
Marka | : | ETNA |
Model | : | PA 3 |
Basınç Aralığı | : | 4 – 16 Bar |
Bağlantı Ölçüsü | : | 1/2'' |
Enerji | : | 380 V – Trifaze |
Maks. Akım | : | 16 Amper |
Diferans Aralığı | : | 2.2 Bar |
